Jeśli kiedykolwiek pracowałeś z maszynami przemysłowymi — czy to przy produkcji, przetwarzaniu materiałów, czy przy produkcji na skalę laboratoryjną — wiesz, że przekładnie stołów obrotowych są niedocenianymi bohaterami spójnego działania. Te precyzyjne komponenty wytrzymują ciężar obracających się obciążeń, niezawodnie przenoszą moment obrotowy i zapewniają płynność procesów 24 godziny na dobę, 7 dni w tygodniu (a przynajmniej powinny). Jednak jedno pytanie dręczy każdego kierownika zakładu, technika konserwacji i właściciela sprzętu: jak często należy sprawdzać przekładnię stołu obrotowego? Jako dostawca przekładni do stołów obrotowych spędziłem lata współpracując z zespołami z różnych branż, aby odpowiedzieć na to pytanie, a krótka odpowiedź brzmi: nie jest to uniwersalny harmonogram. Zależy to od zastosowania, warunków pracy i komponentów, które sparujesz ze swoim sprzętem. Rozbijmy to.
Najpierw wyjaśnijmy, dlaczego inspekcje są takie ważne. Podstawowym zadaniem przekładni stołu obrotowego jest zapewnienie precyzji obrotu — nawet drobne problemy związane ze zużyciem, takie jak wżery na zębach przekładni lub niewspółosiowość, mogą skutkować kosztownymi przestojami. Kiedyś usłyszałem od zespołu produkcyjnego, który pominął regularne inspekcje stołu obrotowego do powlekania farmaceutycznego; drobne pęknięcie w zębie przekładni pozostało niezauważone przez trzy miesiące, co doprowadziło do całkowitego przestoju, co kosztowało firmę tydzień produkcji i utratę przychodów w wysokości 120 000 dolarów. Dlatego inspekcje to nie tylko zadanie konserwacyjne – to krok w kierunku ograniczenia ryzyka.
Kluczową zmienną jest tutaj środowisko operacyjne. Jeśli Twój stół obrotowy znajduje się w czystej, klimatyzowanej przestrzeni i pracuje z niewielkimi obciążeniami przez 8 godzin dziennie, nie będziesz potrzebować inspekcji tak często, jak w przypadku urządzenia w surowej kopalni lub wysokowydajnym zakładzie przetwórstwa spożywczego. Zacznijmy od podstawowych zaleceń, jakie większość standardów branżowych sugeruje dla przekładni stołów obrotowych, a następnie dostosuj je do rzeczywistych przypadków użycia. W przypadku lekkich zastosowań o niskim cyklu pracy (takich jak testy w skali laboratoryjnej lub produkcja małych partii z materiałami nieściernymi) eksperci zazwyczaj sugerują pełną kontrolę co 12 miesięcy. Ale w przypadku średnich obciążeń, ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu przy umiarkowanych obciążeniach, ten okres spada do co 6 miesięcy. W przypadku zastosowań wymagających dużych obciążeń — pomyśl o transporcie dużych części, górnictwie lub tłoczeniu metali, gdzie przekładnia codziennie wytrzymuje obciążenie tysiące funtów — inspekcje co 3 miesiące nie podlegają negocjacjom.

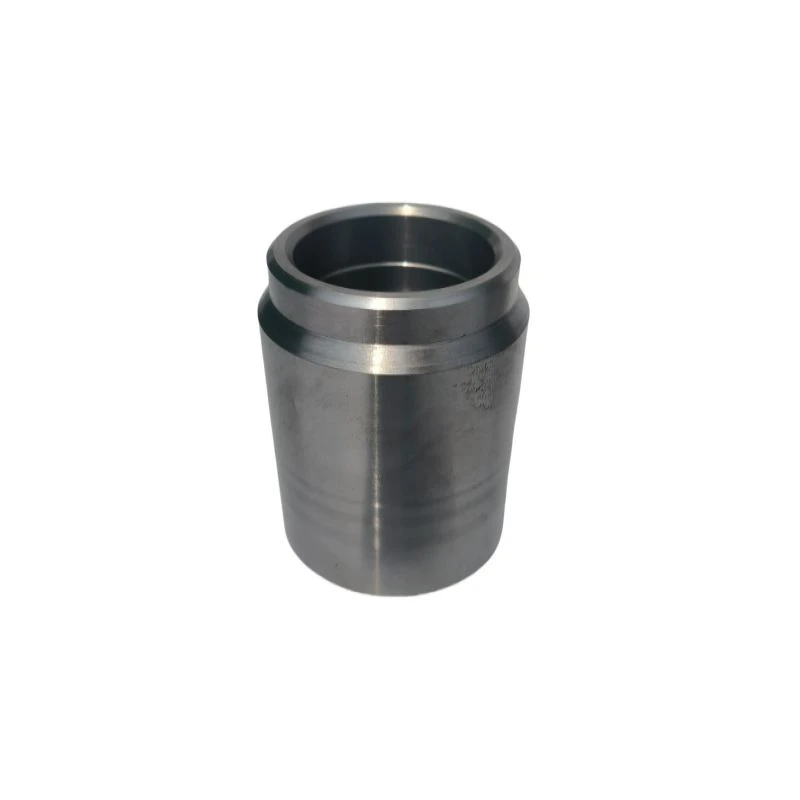

Rzecz w tym, że stan twojego sprzętu jest również powiązany z używanymi komponentami pomocniczymi. Często spotykanym błędem, jaki widzę, jest pomijanie przez zespoły części, które współpracują z przekładnią stołu obrotowego, co może przyspieszyć zużycie i wymagać częstszych przeglądów. Na przykład, jeśli stół obrotowy jest wyposażony w zużytą tuleję wału, może to powodować niewspółosiowość, która powoduje dodatkowe obciążenie zębów przekładni, prowadząc do przedwczesnego zużycia. Dlatego zawsze doradzam klientom, aby sprawdzali sparowane komponenty w tym samym czasie, co ich sprzęt. NaszTuleja tulei wałuLinia jest precyzyjnie obrobiona tak, aby odpowiadała tolerancjom przekładni stołu obrotowego, co zmniejsza niepotrzebne naprężenia głównego elementu i pomaga dotrzymywać terminów przeglądów.
Kolejnym czynnikiem jest zanieczyszczenie. Kurz, gruz i nadmiar wilgoci to najwięksi wrogowie przekładni stołu obrotowego. Jeśli w Twojej firmie powstają drobne cząstki stałe – na przykład w laboratorium młyna kulowego mielącego ceramikę lub w zakładzie przetwórstwa drewna przetwarzającym drewno – zanieczyszczenia mogą przedostać się do smaru przekładni lub między zębami, powodując zużycie ścierne. W takich przypadkach konieczne będzie dodanie kontroli wzrokowych pomiędzy formalnymi inspekcjami. Nawet szybkie codzienne spojrzenie, aby upewnić się, że na zębach lub obudowie przekładni nie gromadzą się żadne zanieczyszczenia, może wykryć problemy, zanim się eskalują. Zespołom korzystającym z materiałów ściernych zalecamy również połączenie przekładni stołu obrotowego z wysokiej jakości układami dolotu powietrza, takimi jak naszWysokiej jakości wlot powietrzaktóry odfiltrowuje drobne cząstki z powietrza, zanim dotrą one do obudowy przekładni. Ten niewielki dodatek zmniejsza zużycie i pozwala wydłużyć formalne przeglądy o 20–30%, na podstawie danych klientów, które zebraliśmy w ciągu ostatnich 5 lat.
Profil obciążenia to kolejny kluczowy element układanki. Jeśli stół obrotowy pracuje ze stałą prędkością i obciążeniem, zużycie jest równomierne, więc inspekcje mogą odbywać się według stałego harmonogramu. Jeśli jednak Twój sprzęt poddawany jest obciążeniom udarowym – takim jak nagłe uruchomienie, zatrzymanie lub ciężkie upadki na stół – zużycie staje się nierównomierne, a naprężenia skupiają się na określonych zębach przekładni. Na przykład stół obrotowy używany do przenoszenia blach ciężkich do tłoczenia często musi wytrzymywać nagłe obciążenia udarowe, gdy blacha jest umieszczana na stole. W takich przypadkach formalne przeglądy powinny odbywać się co 3 miesiące, ponieważ obciążenia udarowe mogą powodować mikropęknięcia w zębach przekładni, które nie są widoczne gołym okiem, dopóki nie doprowadzą do awarii. Współpracowałem z tłocznią, która po dodaniu naszych przekładni ze stołem obrotowym o wysokim momencie obrotowym przeszła z miesięcznych kontroli wizualnych na kwartalne pełne inspekcje i odnotowała 40% spadek nieplanowanych przestojów.
Porozmawiajmy o tym, na czym właściwie polega pełna kontrola przekładni stołu obrotowego, ponieważ nie jest to tylko szybkie spojrzenie. Prawidłowa kontrola powinna obejmować cztery kluczowe obszary: 1) Stan zębów przekładni: Sprawdź, czy nie ma wżerów, zadrapań, pęknięć lub zużycia w punktach styku zębów. 2) Wyrównanie: Niewspółosiowość może być spowodowana zużytymi łożyskami, złymi tulejami lub nierównym montażem, dlatego też kontrola precyzyjnego wyosiowania ma kluczowe znaczenie. 3) Smarowanie: Stary, brudny smar może powodować tarcie i zużycie, dlatego sprawdzanie poziomu i stanu smaru jest częścią każdej kontroli. 4) Elementy pomocnicze: Jak wspomniałem wcześniej, części takie jak tuleje, uszczelki i płyty montażowe mogą wpływać na działanie przekładni. Jeśli przeprowadzasz kontrolę całego biegu, poświęć 10 dodatkowych minut na sprawdzenie również tego. Zespołom, które polegają na zastosowaniach o dużej wytrzymałości, oferujemy również komponenty uzupełniające, takie jak naszeZestaw płytek kołnierzowych, co zapewnia bezpieczne, równomierne mocowanie przekładni stołu obrotowego, zmniejszając naprężenia związane z osiowaniem i wydłużając czas pomiędzy głównymi przeglądami.
Poczekaj chwilę – a co z konkretnymi branżami? Przyjrzyjmy się kilku, aby stworzyć ten beton. W produkcji farmaceutycznej przekładnie stołów obrotowych są często częścią panwi do powlekania lub tabletkarek, gdzie czystość i precyzja nie podlegają negocjacjom. Jednostki te zazwyczaj pracują 12 godzin dziennie, 5 dni w tygodniu, w czystych pomieszczeniach z przefiltrowanym powietrzem. W tym przypadku większość zespołów farmaceutycznych co 8 miesięcy przeprowadza pełną kontrolę przekładni stołu obrotowego i co miesiąc dodaje kontrole oleju i filtrów powietrza (co jest powiązane z wlotem powietrza, o którym wspomniałem wcześniej). Natomiast w górnictwie przekładnie ze stołami obrotowymi służą do przenoszenia pojemników na rudę lub przetwarzania ciężkiej rudy, przy ciągłym narażeniu na pył i wilgoć. Zespoły te przeprowadzają pełne inspekcje co 3 miesiące i dodają cotygodniowe kontrole wizualne w celu wykrycia nagromadzonych zanieczyszczeń. Klient z branży przetwórstwa minerałów powiedział mi, że odkąd zaczął łączyć przekładnie stołu obrotowego z naszym wlotem filtrowanego powietrza, skrócił przestoje związane z przeglądami o 25%, ponieważ ich przekładnie są mniej narażone na ścieranie.
Kolejny przypadek Edge: niestandardowe projekty stołów obrotowych. Jeśli dysponujesz stołem obrotowym przeznaczonym do wyjątkowego zastosowania – np. w laboratorium do frezowania kulowego tlenku cyrkonu – częstotliwość przeglądów może wymagać dostosowania. Jednostki laboratoryjne często obsługują mniejsze obciążenia, ale są używane w bardzo wrażliwych procesach, dlatego kluczowa jest precyzja. Na przykład wysokiej klasy młyn kulowy z tlenku cyrkonu wymaga stałej prędkości obrotowej, aby zapewnić jednakowy rozmiar cząstek, zatem jakiekolwiek zużycie przekładni może zrujnować wyniki testu. W przypadku tych jednostek zalecam pełną kontrolę co 6 miesięcy oraz comiesięczną kontrolę ustawienia przekładni, ponieważ nawet niewspółosiowość o 0,1 stopnia może zafałszować wyniki laboratoryjne. Dostarczamy niestandardowe przekładnie ze stołem obrotowym do zastosowań w młynach kulowych i współpracujemy z laboratoriami w celu dostosowania harmonogramów inspekcji do ich cykli testowych, aby uniknąć zakłócania harmonogramów badań.
A co z oznakami wskazującymi, że musisz sprawdzić swój sprzęt wcześniej niż planowano? To pytanie, które często dostaję. Nawet jeśli masz 6-miesięczną przerwę, jeśli zauważysz którekolwiek z nich, nie czekaj: nietypowe dźwięki (zgrzytanie, klikanie lub wibracje z okolic przekładni), nierówna prędkość obrotowa, widoczne wycieki oleju z obudowy przekładni lub nierównomierne zużycie powierzchni stołu. Są to sygnały ostrzegawcze sygnalizujące, że coś jest nie tak, a pominięcie przeglądu może prowadzić do katastrofalnej w skutkach awarii. Pamiętam klienta z branży spożywczej, który zauważył lekki odgłos zgrzytania i czekał dwa tygodnie na kontrolę — jego sprzęt zużył się do tego stopnia, że stół obrotowy nie chciał się obracać, co doprowadziło do 3-dniowego przestoju, który kosztował go tysiące strat w produkcji. Lepiej sprawdzić wcześniej, niż za to płacić.
Podsumujmy to praktycznymi wskazówkami, które możesz dostosować do swojej działalności. Najpierw udokumentuj działanie swojego obecnego sprzętu: zwróć uwagę, jak często pracuje, z jakimi obciążeniami radzi sobie, warunki środowiskowe i wszelkie problemy związane z zużyciem w przeszłości. Następnie należy rozpocząć od podstawowych okresów między przeglądami: 12 miesięcy w przypadku pojazdów lekkich, czystych i o niskim obciążeniu; 6 miesięcy w średnich i umiarkowanych warunkach; 3 miesiące w przypadku ciężkiej, trudnej i ciągłej pracy. Następnie dostosuj w oparciu o komponenty pomocnicze: jeśli używasz filtrów wysokiej jakości, takich jak naszWysokiej jakości wlot powietrzai tuleje precyzyjne, takie jak naszeTuleja tulei wału, możesz wydłużyć interwały o 20-30%. Jeśli masz do czynienia z materiałami ściernymi lub obciążeniami udarowymi, odpowiednio skróć odstępy czasu.
I pamiętaj, że inspekcje nie polegają tylko na wykryciu problemów, ale na optymalizacji wydajności. Klient zajmujący się produkcją części lotniczych przerzucił się ostatnio na nasze przekładnie ze stołem obrotowym do dużych obciążeń i zaczął przeprowadzać kwartalne inspekcje. Odkryli, że smar w ich przekładni rozkłada się szybciej, niż oczekiwano, dlatego zaleciliśmy dodanie komponentu towarzyszącego: naszegoKontenerowa elektryczna suszarka grzewcza, który utrzymuje stałą temperaturę obudowy przekładni, zapobiegając gromadzeniu się wilgoci, która rozkłada smar. Ta niewielka zmiana pozwoliła im wydłużyć okresy między przeglądami do 5 miesięcy, skracając czas i koszty konserwacji.
Ostatecznie nie ma uniwersalnej odpowiedzi na pytanie „jak często sprawdzać przekładnię stołu obrotowego”, ale mając odpowiednie dane, zwracając uwagę na warunki pracy i łącząc przekładnię z wysokiej jakości komponentami pomocniczymi, można ustalić harmonogram, który zrównoważy niezawodność i wydajność. Jeśli nie masz pewności co do konkretnego zastosowania lub chcesz ulepszyć przekładnię stołu obrotowego lub części uzupełniające, jesteśmy tutaj, aby Ci pomóc. Niezależnie od tego, czy potrzebujesz porady dotyczącej częstotliwości przeglądów, niestandardowych rozwiązań przekładni czy komponentów zmniejszających zużycie, nasz zespół współpracuje z klientami z różnych branż, aby zapewnić płynną pracę ich maszyn. Skontaktuj się z naszym zespołem, aby omówić potrzeby w zakresie przekładni do stołu obrotowego i znaleźć plan konserwacji odpowiedni dla Twojej działalności.
Referencje
- Stowarzyszenie Konserwacji Maszyn Przemysłowych. (2022). Najlepsze praktyki dotyczące kontroli i smarowania przekładni obrotowych.
- Narodowy Instytut Bezpieczeństwa i Higieny Pracy (NIOSH). (2021). Zagrożenia i środki łagodzące dla wirujących urządzeń przemysłowych.
- Amerykańskie Stowarzyszenie Producentów Przekładni (AGMA). (2020). Norma dotycząca kontroli i konserwacji przekładni przemysłowych.
- Agencja ds. Żywności i Leków (FDA). (2023). Wytyczne dotyczące higieny i konserwacji maszyn w produkcji farmaceutycznej.
- Administracja Bezpieczeństwa i Zdrowia w Górnictwie (MSHA). (2022). Wymagania konserwacyjne dla ciężkich maszyn wirujących w kopalniach.
